Dans le système de transmission automobile, l’ensemble de demi-arbre de transmission joue un rôle indispensable. De nombreux propriétaires de véhicules ne prennent conscience de son existence qu’au moment où apparaissent des vibrations au démarrage ou des bruits anormaux dans les virages. Cet article vous permettra de mieux comprendre les fonctions essentielles du demi-arbre de transmission, les causes courantes de défaillance ainsi que les critères de choix d’une pièce de rechange de haute qualité.

Fonctions essentielles de l’ensemble de demi-arbre de transmission

En tant qu’élément clé du système de transmission, il assure principalement les fonctions suivantes :

Transmission de la puissance : Il transmet de manière stable le couple de sortie de la boîte de vitesses aux roues motrices afin d’assurer le déplacement du véhicule

Adaptation au braquage : Associé au joint homocinétique extérieur, il garantit que la puissance ne soit pas interrompue lorsque les roues tournent à gauche ou à droite.

Absorption des mouvements de suspension : grâce au coulissement libre du joint homocinétique intérieur, il s’adapte aux mouvements verticaux de la suspension, assurant ainsi la fluidité de la conduite.

Transmission homocinétique : Il maintient une transmission à vitesse constante sous différents angles de fonctionnement afin de réduire efficacement les vibrations du véhicule et les bruits anormaux.

Emplacement de montage de l’ensemble de demi-arbre

L’ensemble de demi-arbre est installé entre la boîte de vitesses/le différentiel et le moyeu de roue. Le véhicule en est équipé des deux côtés, à l’intérieur du système de suspension du châssis. Il constitue un élément clé reliant le groupe motopropulseur au train roulant.

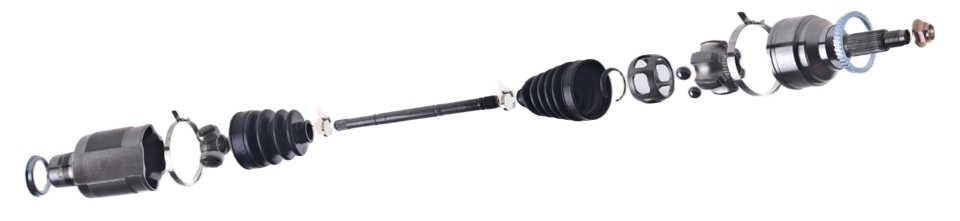

Structure de l’ensemble de demi-arbre

L’ensemble de demi-arbre de transmission comprend : le joint homocinétique intérieur, le joint TJ, le soufflet de protection, l’arbre, le soufflet antipoussière, la cage, les billes d’acier, la bague intérieure, les colliers de soufflet, le joint homocinétique extérieur ainsi que les cannelures. Tous ces composants fonctionnent avec une grande précision afin d’assurer conjointement les fonctions de transmission, de braquage et de protection.

Intervalle de remplacement de l’ensemble de demi-arbre

L’ensemble de demi-arbre de transmission est une pièce d’usure automobile. En règle générale, son intervalle de remplacement se situe entre 100 000 et 150 000 km.

En cas de conduite fréquente sur des routes accidentées ou de transport de charges lourdes, il est recommandé d’effectuer une inspection et, si nécessaire, un remplacement dès 100 000 km afin d’éviter que l’usure ou le vieillissement n’affecte la sécurité de conduite.

Pannes courantes du demi-arbre et analyse des cause

1. Vibrations au démarrage ou à l’accélération

Symptôme : Lors du démarrage ou d’une forte accélération, la carrosserie et le volant présentent des vibrations perceptibles.

Causes principales : Ce problème est généralement dû à un mauvais équilibrage dynamique du demi-arbre, à une mauvaise coaxialité de l’arbre, à des cannelures excentrées ou usées avec du jeu, ainsi qu’à une faible précision d’usinage des joints homocinétiques.

2. Bruit répétitif de type « clac-clac » lors des virages

Symptôme : Lors du braquage ou dans les virages, un bruit répétitif, net et métallique de type « clac-clac » se fait entendre au niveau des roues avant.

Causes principales : Usure importante du joint homocinétique extérieur, détérioration des billes ou des pistes de roulement. Ce problème est souvent provoqué par la déchirure du soufflet de protection, permettant l’infiltration de sable et de poussières, entraînant une perte de graisse lubrifiante et un fonctionnement à sec, ce qui finit par déformer la cage.

3. Cannelures déformées et jeu dans la transmission

Symptôme : Lorsque l’on appuie sur l’accélérateur, le moteur monte dans les tours à vide, la transmission de puissance devient irrégulière et le châssis donne une sensation de jeu important.

Causes principales : Matériau des cannelures de mauvaise qualité, dureté insuffisante et absence de trempe profonde. Une faible précision d’usinage peut également provoquer un jeu excessif d’assemblage, entraînant un foirage des cannelures sous un couple élevé prolongé.

4. Vibrations du volant à haute vitesse

Symptôme : Dès que la vitesse du véhicule atteint ou dépasse 80 km/h, le volant présente des vibrations fréquentes et prononcées.

Causes principales : Équilibrage dynamique défectueux du demi-arbre, déformation de l’arbre sous contrainte ou tolérances d’usinage excessives entre les cannelures et le joint homocinétique.

5. Fuite de graisse et infiltration de poussière au niveau du soufflet

Symptôme : Lors de l’inspection du châssis, on constate que le soufflet de protection est fissuré, que les colliers sont desserrés et que de la graisse est projetée autour du joint homocinétique.

Causes principales : Mauvaise qualité du matériau du soufflet entraînant une faible résistance au vieillissement et aux intempéries ; serrage insuffisant des colliers qui se desserrent avec la corrosion ; conception inadéquate de la structure ondulée ; procédé d’assemblage et d’étanchéité non conforme.

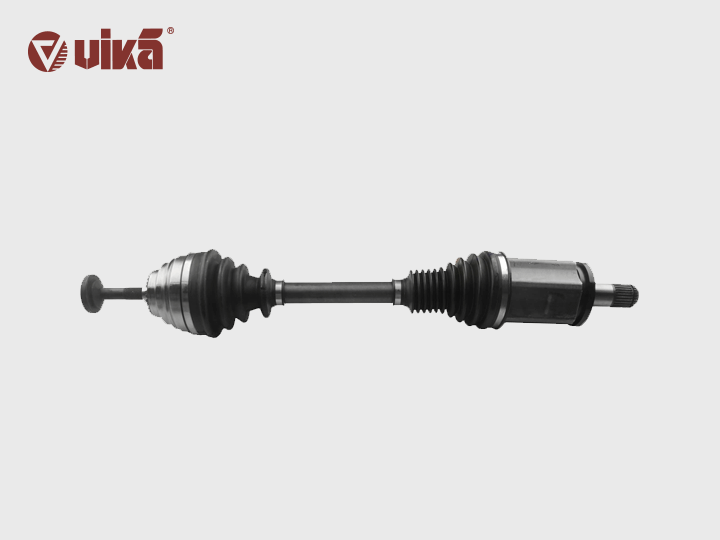

Pourquoi choisir les ensembles de demi-arbre vika ?

Face à la multitude de pièces disponibles sur le marché de l’après-vente automobile, le choix d’un demi-arbre de haute qualité est crucial. La base de production des ensembles de demi-arbre vika dispose d’un laboratoire certifié CNAS au niveau national, et réalise un contrôle autonome à 100% des processus clés de fabrication, du forgeage au produit fini.

1. Procédé d’usinage de haute précision

Grâce à la technologie exclusive de tournage et fraisage durs, les chemins de roulement internes et externes sont rectifiés pour obtenir une finition de surface de qualité miroir. Reproduisant fidèlement les normes de fabrication d'origine (OE), ils garantissent une transmission plus fluide, sans le moindre point dur.

2. Arbre central (barre de liaison) en alliage à haute résistance

Le corps principal est fabriqué en acier allié de cémentation haut de gamme 20CrMnTi. Associé au procédé allemand EFD de trempe et de revenu automatisés de précision, il offre une mise à niveau complète de la ténacité, de la dureté et de la résistance à la torsion du matériau, permettant de faire face sereinement aux routes de montagne, aux nids-de-poule et à toutes les conditions de route accidentées.

3. Cannelures et filetages de haute précision

Grâce aux équipements de pointe introduits : machine de roulage de cannelures MAG (États-Unis) et machine de trempe par induction EFD (Allemagne). Les cannelures et filetages sont formés simultanément en une seule opération, évitant les écarts de positionnement liés à l’usinage segmenté. Précision des cannelures ≤ 0,01 mm, garantissant zéro vibration, zéro résonance et zéro bruit anormal à haute vitesse après montage.

Configuration de qualité des composants essentiels

Joint homocinétique extérieur : Fabriqué en acier carbone haute résistance n°55, avec procédé de tournage et fraisage durs. Il offre une précision de braquage de niveau miroir, une direction fluide sans résistance, ainsi qu’une excellente résistance à la fatigue, adaptée aux véhicules à couple élevé et à fortes charges.

Billes d’acier : En acier au chrome à haute teneur en carbone GCr15, avec une précision supérieure au grade G5 et une rotondité ≤ 0,5 μm. Fonctionnement sans point dur ni choc mécanique, éliminant durablement les risques de bruits parasites et de vibrations.

Soufflet de protection : Moulé d’une seule pièce à partir de matière première CR importée, avec structure multicannelée. Résistance thermique de -40 °C à 120 °C. Excellente résistance au froid, à l’ozone, aux acides, aux alcalis et aux huiles. Totalement compatible avec les graisses spécifiques, avec une très forte résistance à la fatigue en flexion et une excellente étanchéité.

Graisse lubrifiante : Graisse au lithium extrême pression TBF-A de Sinopec, offrant d’excellentes performances anti-usure, anti-chocs et anti-projection d’eau. Résistance thermique de -40 °C à 170 °C, garantissant l’absence de bruit à froid et l’absence de projection de graisse à haute température.

Colliers de soufflet : Fabriqués en acier inoxydable 1Cr13Ni9 de haute qualité, avec structure circulaire de serrage par traction assurant une répartition uniforme de la force sur 360°, sans endommager le soufflet. Haute résistance mécanique et excellente ténacité, force de serrage durable et stable, résistance à la corrosion et au brouillard salin sans rouille. Aucun risque de déformation ni de desserrage après une utilisation prolongée, même dans des conditions routières sévères.

Bien que l’ensemble de demi-arbre automobile soit une pièce de petite taille, il est directement lié à la sécurité routière et au confort de conduite. Lorsque votre véhicule présente des vibrations au démarrage ou à haute vitesse, ou encore des bruits anormaux en virage, il est recommandé de faire contrôler rapidement l’état des demi-arbres dans un atelier de réparation. Lors du remplacement, il est conseillé de choisir des produits comme les ensembles de demi-arbres vika, certifiés par un laboratoire national et fabriqués selon des procédés OE de tournage et fraisage durs avec acier allié haute résistance, afin de garantir durablement les performances de conduite et de maniabilité.
